GIUGNO 2002: RILIEVO INTERNO
GIUGNO 2002: RILIEVO INTERNOCap. E01 - Fotografie del restauro dell'antica chiesa di S. Reparata e S. Siro - Pag. E01.02
Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2002 - © Copyright 2001 - 2026- e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina
- Situazione prima dei restauri -
 |
 |

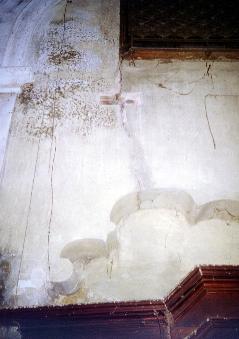

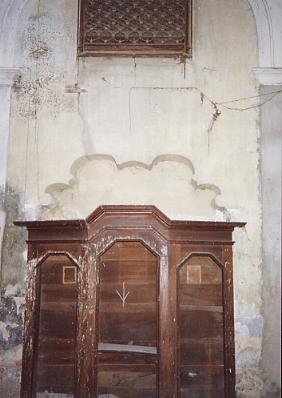

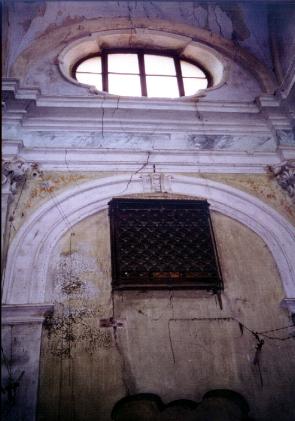

| Tribuna Malaspina con ampio quadro fessurativo per effetto di punzonamento | Confessionale, quadri fessurativi e attacchi di umidità ascendente |
 |
 |

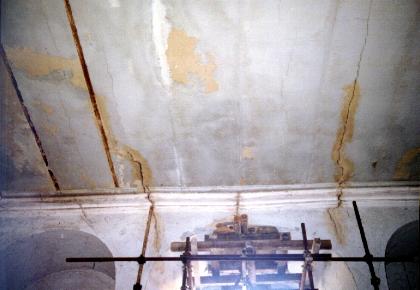

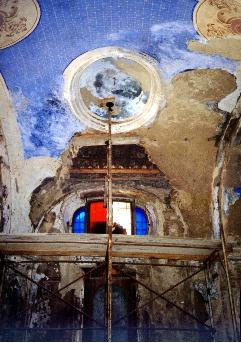

| Dettaglio fessura e intonaco ammalorato | Volta Altare Malaspina - Grave degrado per umidità discendente; lo squarcio della volta é notevole |
 |
 |
|

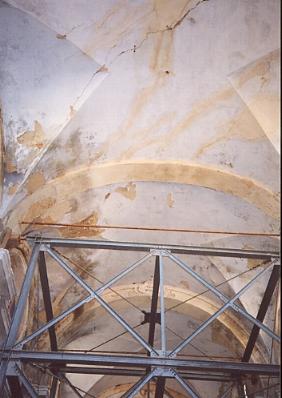

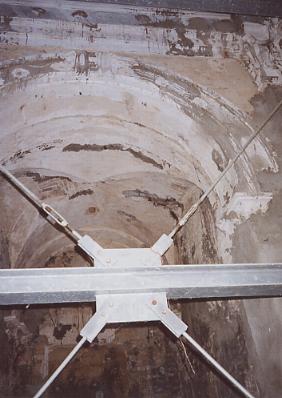

Traliccio di ferro,installato nel 1985, per
misurazione spostamenti del campanile.
Risulta dalle indagini che il traliccio, non fosse più utilizzato già dal 1989. Si nota il grave degrado della volta e la presenza di fibbie di misurazione degli spostamenti illeggibili per l'eccessiva distanza (13 metri). |

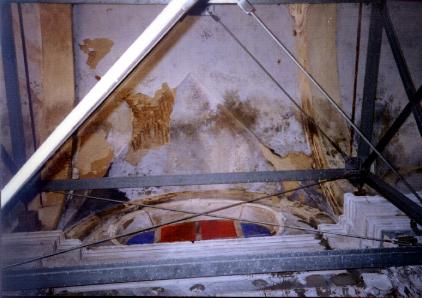

Ex cappella del Crocifisso senza la tramezza divisoria
demolita presumibilmente nel 1985.
Sullo sfondo la volta a crociera che regge la base della salita al campanile (accesso esterno). Lo stato di degrado appare molto elevato. |
 |
 |

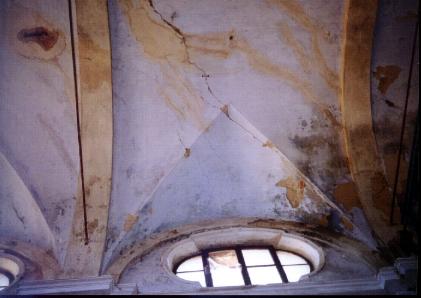

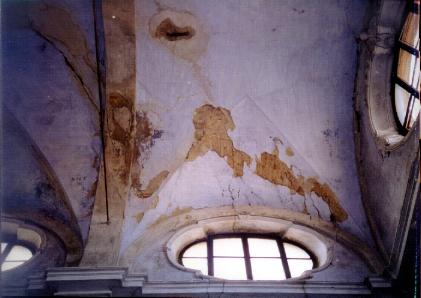

| La volta (prima campata) - Fessure e distacchi d'intonaco | La volta (seconda campata - Lato Nord) - Fessure, distacchi d'intonaco, muffe per infiltrazioni |
 |
 |

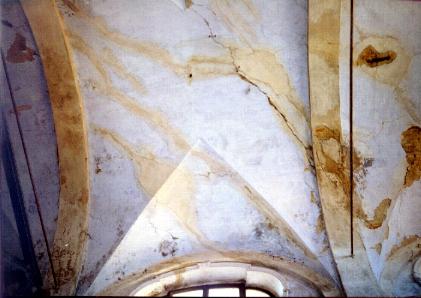

| La volta (seconda campata - Lato Sud) - Fessure, distacchi d'intonaco, muffe per infiltrazioni | La volta (terza campata - Lato Nord) - Fessure, distacchi d'intonaco, muffe per infiltrazioni |
 |
 |

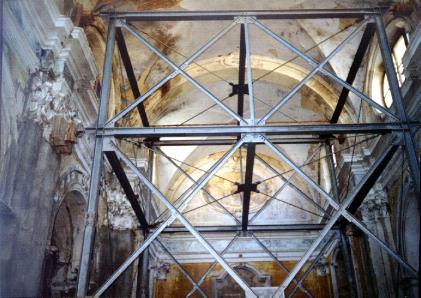

| Il presbiterio ingombrato dal traliccio di acciaio per la misurazione degli spostamenti del campanile. Di fatto é un elemento inutile per la mancanza degli strumenti necessari alla misura. | Vestibolo d'ingresso - Grave degrado del soffitto e del voltino d'ingresso |
 |
 |

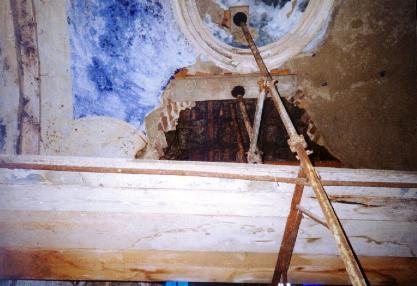

| Vestibolo d'ingresso: dettaglio del soffitto danneggiato da infiltrazioni | Volta Cappella Malaspina: gravi infiltrazioni. - Il crollo é stato semplicemente bloccato da due appoggi precari |
 |
|
|

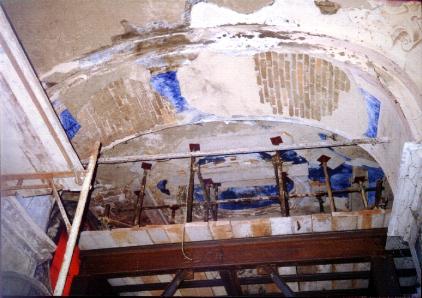

Volta Cappella Ayzaga: gravi
infiltrazioni e distacchi d'intonaco Il cedimento é stato semplicemente bloccato da 12 appoggi fissati su tralicciatura d'acciaio sovradimensionata rispetto al peso effettivo da sostenere. |
|
